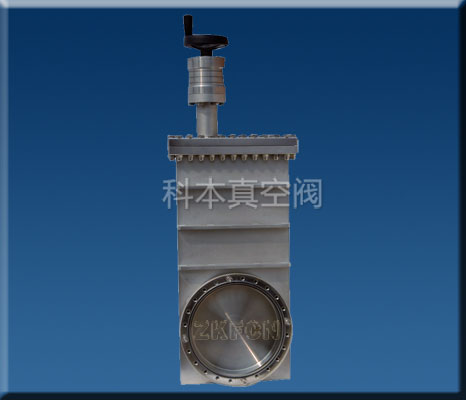

CC超真空手动插板阀
CC型手动超高真空插板阀是通过操作手柄带动阀板运动达到阀门的开启或关闭目的。用于接通或切断真空管路中的气流。适用介质为纯净空气或非腐蚀性气体。
高真空手动插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧支架收拢阀板，打开后再退出的真空阀门。高真空手动插板阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。高真空手动插板阀适用的工作介质为洁净的空气和非腐蚀性气体。
高真空手动插板阀主要技术性能
适用范围(Pa) 105～1.3x10-7
阀门漏率(Pa.L/S) ：DN≤200为≤1.3x10-7；DN≥250为≤6.7x10-7
阀门烘烤温度（℃） ≤150(除传动装置外)
开阀时阀板两侧压力差(Pa) ≤2.7x103
阀板密封件 氟橡胶
轴封处密封件 不锈钢波纹管
CC型手动超高真空插板阀是以手柄带动阀板作上下运动使阀板开启或关闭。真空阀门用于接通或切断真空管路中的气流。
CC型手动超高真空插板阀尺寸资料
| Model 型号 | DN | A | H | D | Do | D1 | D2 | D3 | L | L1 | G | E | n-d | 法兰标准 |
| CC-50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | | 515 | 153 | 220 | 124 | 8-M8 | GB6071 |
| CC-63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | | 566 | 180 | 220 | 124 | 8-M8 | |
| CC-80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | | 603 | 200 | 220 | 124 | 16-M8 | |
| CC-100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | | 653 | 267 | 220 | 124 | 16-M8 | |
| CC-150 | 150 | 70 | 202 | 202 | 181 | 171.5 | 165.5 | | 771 | 350 | 270 | 150 | 20-M8 | |
| CC-200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | | 889 | 424 | 270 | 150 | 24-M8 | |
| CC-250 | 250 | 85 | 300 | 314 | 288 | 308 | 275 | 271 | 1127 | 550 | 298 | 200 | 24-M10 | JB5278 |
| CC-300 | 300 | 85 | 352 | 365 | 338 | 353 | 323 | 318 | 1197 | 613 | 298 | 200 | 32-M10 | |
| CC-320 | 320 | 85 | 372 | 385 | 357 | 379 | 344 | 340 | 1197 | 613 | 298 | 200 | 36-M10 | JB5278 |
