高真空蝶阀用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询真空蝶阀。本公司有专业技术人员为您服务！科本销售服务电话：0577-67318321。

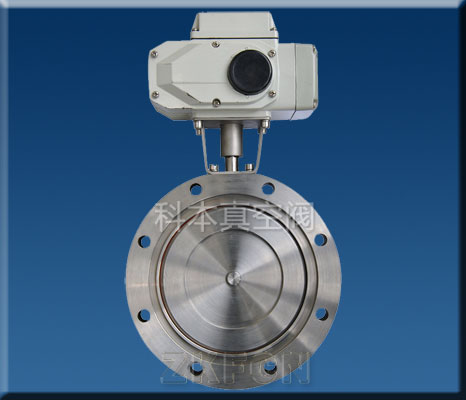

高真空蝶阀	GIQ高真空气动蝶阀	GIQ-A型气动真空蝶阀

真空蝶阀的结构比较简单，阀板的边缘上嵌有O形密封圈，阀板靠螺栓固定在传动轴阀杆上，使阀杆带动阀板转动，当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭，从关闭位置、阀板再转动90O时，阀门即完全打开，该种阀门的主要优点是体积小。结构简单。

我国的电子工业、国防工业、科学技术等方面都有了迅猛异常的发展。为此,超高真空技术也得到了广泛应用。GI型系列高真空蝶阀是用来接通或切断真空管路中的气流。高真空蝶阀适用的工作介质为空气和非腐蚀性气体。高真空蝶阀按传动方式可分为：手动、齿轮传动、气动、液动和电动几种。我国电子工业近两年来,对超高真空专用设备的需要越来越迫切,已在进行超高真空设备的研制,如超高真空镀膜和排气,以及科研方面所需的超高真空系统等等。在这些排气系统中都需要一套可以烘烤除气的截止阀。

高真空蝶阀主要技术性能

适用范围(Pa) 10⁵～1.3x10^-5
阀门漏率(Pa.L/S) ≤1.3x10^-6
介质温度（℃） -25～+80(密封材料为丁腈橡胶)；-30～+150(密封材料为氟橡胶)
法兰标准 JB919
安装位置 任意
