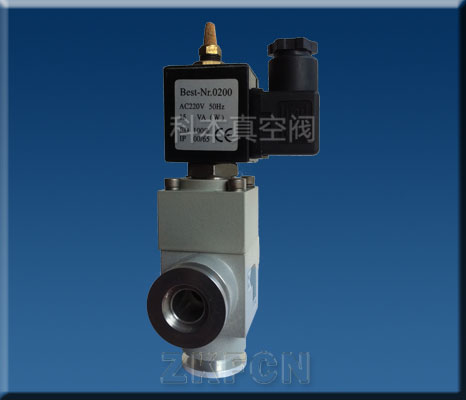

GYC-JQ型电磁高真空挡板阀是安装在机械真空泵上的专用真空阀门,与泵接在同一电源上,泵的开启与停止直接控制了阀门的开启与关闭，当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力,自动将真空系统封闭,保持其真空度,并将大气通过阀的节流孔经泵进气口充入泵腔,从而避免泵油返流污染真空系统。 GYC-JQ型电磁高真空挡板阀阀门适用介质为空气及非腐蚀性气体，使用温度－25℃－＋50℃

GYC-JQ型电磁高真空挡板阀，高真空电磁挡板阀，永嘉县科本真空阀门厂 电磁高真空挡板阀，真空阀门

电磁高真空挡板阀是通过电磁驱动阀门启闭，从而达到接通或切断真空管道气流目的一种装置，通常在管路上担当真空截止阀或充气阀的作用(DN16~40)。GYC-JQ型电磁高真空挡板阀是连接在真空管路上，用来接通或截止真空系统中的气流，或作充气阀用。电磁高真空挡板阀当通电时将P、A端管路接通、断电时切断P、A端管路，保持P端真空系统的真空度。电磁高真空挡板阀适用介质为纯净空气和非腐蚀性气体。

电磁高真空挡板阀主要技术性能

　公称通径：Nominal Diameter 　5mm
　适用范围：Applicability 　10⁵～1.3×10^-4Pa
　阀门漏率：Valve Leak Rate 　≤1.3×10^-4Pa.L/S.
　适用温度：Applicable Temperature 　-30～+50℃
　线围温升：Coil Temperature Rise 　≤65℃
　电源电压：Mains Voltage 　220V/50Hz
　安装方向：Mounting Direction 　垂直或水平

电磁高真空挡板阀主要件材质

阀体 铝合金 不锈钢 碳钢镀镍

阀板 不锈钢

阀杆 不锈钢

密封件 氟橡胶

电磁高真空挡板阀主要外型尺寸
