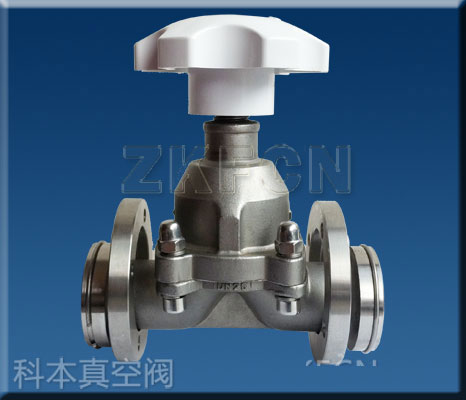

GM型高真空(压力)隔膜阀用于接通或切断真空(压力)系统管路中的介质流。永嘉县科本真空阀门厂生产的GM型高真空(压力)隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。 永嘉县科本真空阀门厂研制的GM型高真空隔膜阀系列是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。高真空隔膜阀采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即 一端焊接，另一端插入)。高真空隔膜阀门适用的工作介质为空气及非腐蚀性气体。
高真空隔膜阀主要技术性能
阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature -25～+80℃(丁腈橡胶) ；-30～+150℃(氟橡胶)
适用范围：Applicability
连接型式 Loose Flange 使用压力范围(Pa)
活套法兰(GB6070、JB919) 0.6×106～1.3×10-4
焊接法兰(GB6070、JB919) 1.6×106～1.3×10-4
快卸法兰(GB4982) 0.1×106～1.3×10-4
螺纹连接 Threaded Connection 1.6×106～1.3×10-4
高真空隔膜阀也可按用户要求的连接标准加工
主要零件材料 Materials of Main Parts
阀体、阀板、阀杆：不锈钢 Body, disc and stem: stainless steel
隔膜：硅橡胶、氟橡胶 Diaphragm: silicon rubber, Viton
外形及连接尺寸(mm) Overall and Connection Dimensions
GM型高真空(压力)隔膜阀活套法兰连接(GB6070)
| Model 型号 | DN | Do | D | n-φc | W | H/H1 | L |
| GM-10 | 10 | 40 | 55 | 4-φ6.6 | 65 | 89/99 | 75 |
| GM-16 | 16 | 45 | 60 | 4-φ6.6 | 80 | 89/99 | 108 |
| GM-20 | 20 | 50 | 65 | 4-φ6.6 | 80 | 91/102 | 118 |
| GM-25 | 25 | 55 | 70 | 4-φ6.6 | 80 | 110/123 | 120 |
| GM-32 | 32 | 70 | 90 | 4-φ9 | 80 | 129/138 | 146 |
| GM-40 | 40 | 80 | 100 | 4-φ9 | 120 | 139/159 | 150 |
| GM-50 | 50 | 90 | 110 | 4-φ9 | 120 | 159/186 | 180 |
永嘉县科本真空阀门厂提醒用户请注意：焊接式隔膜阀，阀门用户在焊接时必需拆下阀体，防止高温损坏膜片。同时应注意不能有焊屑落入阀体腔内，影响密封性能。
