GD型高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分GD-J型橡胶轴封高真空挡板阀和GD-J(b)型波纹管轴封高真空挡板阀两种。按通导形式可分GD-J为角通型式高真空挡板阀，GD-S为带预抽口的三通型式高真空挡板阀。GDQ型气动高真空挡板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀门作启闭运动。高真空挡板阀用于接通或切断真空管路中的气流。高真空挡板阀适用介质为纯净空气和非腐蚀性气体。高真空挡板阀带反馈信号装置。

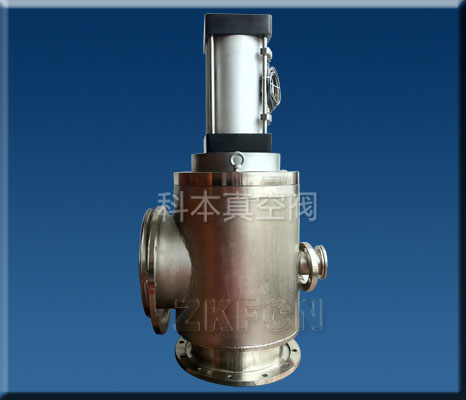

GD型高真空挡板阀 High Vacuum Flapper Valve
GD high vacuum flapper valve is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. According to its shaft seal structure, high vacuum flapper valve is classified into GD-J rubber shaft seal type and GD-J(b)bellows shaft seal type. According to its put-through type, it is classified into GD-J angle type valve and GD-S three-way type with prepumping.
GD型高真空挡板阀主要技术性能 Main Technical Performance
适用范围：Applicability 105～1.3×10-4Pa(轴封为橡胶) ； 105～1.3×10-5Pa(轴封为波纹管)
阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.(轴封为橡胶) ； ≤1.3×10-5Pa.L/S.(轴封为波纹管)
适用温度：Applicable Temperature -25～+80℃(丁腈橡胶) ； -30～+150℃(氟橡胶)
主要零件材料 Materials of Main Parts
阀体、阀盖、阀杆：铝合金、碳钢或不锈钢 Body, bonnet and stem: aluminium alloy, carbon steel or stainless steel
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。Sealing element: NBR, Viton, bellows(shaft seal)
高真空挡板阀是组成真空系统的三大元件之一,是真空系统中不可缺少的控制元件，用高真空挡板阀可以实现系统中各部位截止和导通的作用。由于永嘉县科本真空阀门厂生产的高真空挡板阀具有结构简单、制造方便、使用安全、性能可靠、坚固耐用、导通性能好、开闭时间短、制造成本低等优点，因而高真空挡板阀在宇航、电子、机械、冶金、纺织、化工、建材、医药、食品等工业所需要的真空系统中采用。
