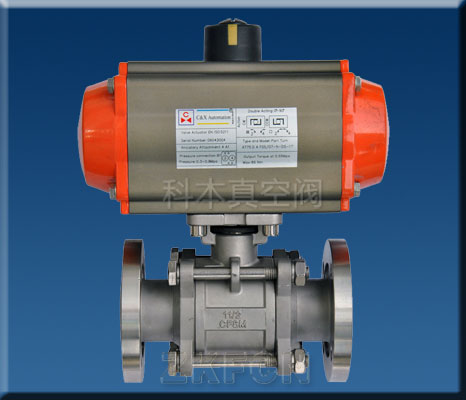

GUQ气动高真空（压力）球阀

GUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。GUQ气动高真空（压力）球阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。真空阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气动真空球阀的气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。

GUQ气动高真空（压力）球阀适用的工作介质为带酸、碱性的气体或液体。

气动高真空压力球阀GUQ主要技术性能

适用范围(Pa) 快卸法兰（KF）2x10⁵ ～1.3x10^-5

活套法兰16x10⁵～1.3x10^-5

阀门漏率(Pa.L/S) ≤1.3x10^-5

介质温度（℃） 标准出厂：-30℃～+150℃

特殊指定：-30～+240

气源压力（MPa） 0.4～0.8

法兰标准 GB4982；GB/T6070

安装位置 任意

电源电压 标准出厂：AC220V/50Hz

特殊指定：AC110V；DC24V；DC12V等

信号反馈 标准出厂：阀位指示器

特殊指定：微动开关；智能型4～20mA DC

气缸可选 标准出厂：双作用式

特殊指定：单作用式（有弹簧返回）可选常开或常闭
