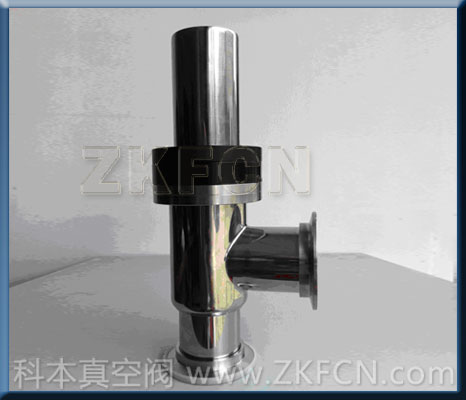

气动挡板阀

KF16-50  GDQ-J型气动挡板阀，本挡板阀采用一体式气缸。

气动挡板阀性能参数

气动挡板阀可作高真空管路中的启闭机构，可切断和接通真空系统中的气流。GDQ系列高真空气动挡板阀是以依靠压缩空气作为阀板升启动力,在失去电源或压缩空气时,阀门将依靠弹簧力自动关闭。气动挡板阀门具有工作平稳,密封可靠,寿命长等优点。

启闭方式：气动

连接法兰标准：GB/T 4982    GB/T6070

适宜范围：10-6Pa~2×105Pa

适用介质：纯净空气或低腐蚀性气体

阀体漏率：<1.3×10-7Pa•L•S-1

阀板正反向漏率：<1.3×10-7Pa•L•S-1

寿命：>1000000次（使用AM350焊接式波纹管）

安装位置：DN＜300任意,DN≥300垂直

气源压力：0.4～0.6MPa

电源：标准出厂：220v±10%/50Hz，

特殊指定：AC110V,DC24V

气动挡板阀开启高度任意，对气流可进行调节。
