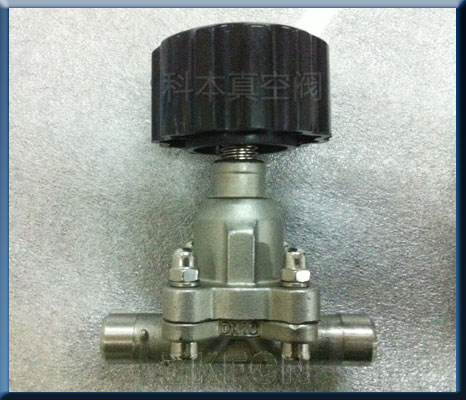

真空隔膜阀GM型是永嘉县科本真空阀门厂设计开发供接通或切断真空系统之用的真空阀门。连接管焊接式真空隔膜阀更是溴化锂制冷设备中的理想配件。高真空隔膜阀的适用介质为空气及非腐蚀性气体。连接法兰标准按GB6070或GB4982规定，也可为连接管焊接型式。

真空隔膜阀简述

真空隔膜阀用于接通或切断真空(压力) 系统管路中的介质流。真空压力隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。永嘉县科本真空阀门厂专业研制生产真空隔膜阀、高真空隔膜阀等各种真空阀、真空配件产品。

真空隔膜阀采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即 一端焊接，另一端插入)。 真空隔膜阀适用的工作介质为空气及非腐蚀性气体。

真空隔膜阀主要零件材料

阀体、阀板、阀杆：不锈钢
隔膜：硅橡胶、氟橡胶。

真空隔膜阀技术性能参数

阀门漏率：≤1.3×10^-4 Pa.L/S
适用温度：-25~+80℃(丁腈橡胶)、-30~+150℃(氟橡胶)

使用压力范围(Pa)：
活套法兰：(GB6070、JB919)：0.6×10⁶ ~1.3×10^-4
焊接法兰(GB6070、JB919)：1.6×10⁶ ~1.3×10^-4
快卸法兰(GB4982)：0.1×10⁶ ~1.3×10^-4
螺纹连接：1.6×10⁶ ~1.3×10^-4
也可按用户要求的连接标准加工

外形及连接尺寸(mm) Overall and Connection Dimensions
