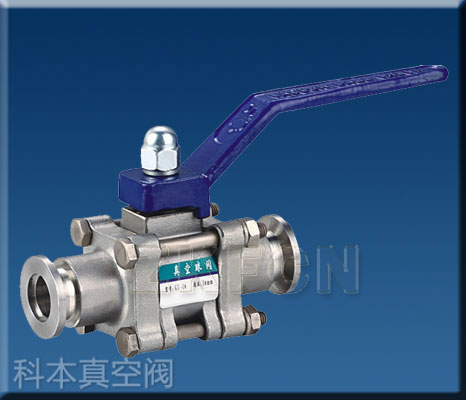

GU高真空压力球阀

GU高真空压力球阀概述:

GU型高真空球阀用于接通或切断真空(压力)系统管路中的介质流。GU型高真空压力球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

主要技术性能

 阀门漏率:Valve Leak Rate  ≤1.3×10-4Pa.L/S.

 适用温度:Applicable Temperature -30~+150℃ ;  -30~+150℃(PPL密封)

 适用范围:Appy Range

 连接型式 Loose Flange 使用压力范围(Pa)

 活套法兰(GB6070、JB919)  0.6×106~1.3×10-4

 焊接法兰(GB6070、JB919)  1.6×106~1.3×10-4

 快卸法兰(GB4982)  0.1×106~1.3×10-4

 螺纹连接 Threaded Connection  1.6×106~1.3×10-4


主要零件材料

阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。

外形及连接尺寸

螺纹连接的外形及连接尺寸

活套法兰连接(GB6070)

Model
型号
DN G H E L
GU-10(G) 10 1/4" 52 105 68
GU-16(G) 16 1/2" 64 130 72
GU-20(G) 20 3/4" 67 130 82
GU-25(G) 25 1" 83 165 90
GU-32(G) 32 1-1/4" 89 165 112
GU-40(G) 40 1-1/2" 100 190 120
GU-50(G) 50 2" 125 190 145
GU-63(G) 63 2-1/2" 150 250 185
GU-80(G) 80 3" 161 250 210
GU-100(G) 100 4" 180 280 268

快卸法兰连接(GB4982)

Model
型号
DN D1 D H E L
GU-10(KF) 10 12.2 30 52 105 84
GU-16(KF) 16 17.2 30 64 130 84
GU-25(KF) 25 26.2 40 83 165 114
GU-32(KF) 32 34.2 55 89 165 140
GU-40(KF) 40 41.2 55 100 190 160
GU-50(KF) 50 52.2 75 125 190 170

活套法兰连接(GB6070)

Model
型号
DN D Do H E L n-φc
GU-10(F) 10 55 40 52 105 84 4-φ6.6
GU-16(F) 16 60 45 64 130 84 4-φ6.6
GU-25(F) 25 70 55 83 165 114 4-φ6.6
GU-32(F) 32 90 70 89 165 140 4-φ9
GU-40(F) 40 100 80 100 190 160 4-φ9
GU-50(F) 50 110 90 125 190 170 4-φ9
GU-63(F) 63 130 110 150 250 195 4-φ9
GU-80(F) 80 145 125 161 250 220 8-φ9
GU-100(F) 100 165 145 180 280 280 8-φ9
