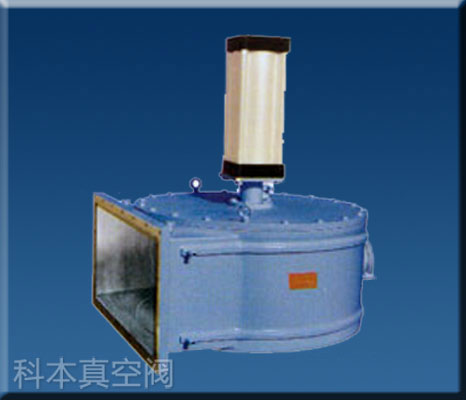

GDQF型长方气动挡板阀

GDQF长方气动挡板阀

长方气动挡板阀

GDQF系列长方口高真空气动挡板阀是用压缩空气为动力,通过电磁换向阀改变气路方向,执行气缸驱动挡板作启闭动作,实现系统中气体的截止或导通。长方口高真空挡板阀的优点是降低了进气口中心的高度,使机组结构更紧凑。

气动高真空长方口挡板阀具有结构简单,开闭时间短,安全可靠,坚固耐用并且可以自动控制等优点。GDQF系列长方口高真空气动挡板阀被广泛应用在电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。如各种真空炉、真空镀膜设备、真空冷冻干燥设备等。

长方口气动高真空挡板阀技术数据





型号 Type
项目 Item
适用范围
Pa
漏率
Pa·L/s
流导
L/s
介质温度
气源压力
MPa
启闭时间
s
外形尺寸
L×B×Hmm
净重
kg
GDQF-S320 1.33×10-5 1.3×10-5 4200 -25~+80
(丁腈胶密封)
-30~+150
(氟橡胶密封)
0.4~0.6 4~5 530×445×520 97
GDQF-S400 6400 5~6 630×520×600 100
GDQF-S500 10500 725×620×750 150
GDQF-S600 15000 855×710×1247 250
GDQF-S630 17000 935×820×1000 350
GDQF-S800 29000 6~7 1140×1180×1116 550
GDQF-S900 44000 7~8 1260×1225×1520 660
GDQF-S1000 47000 8~9 1380×1270×2000 700
GDQF-S1200 68000 10~12 1630×1380×1690 880
GDQF-S1400 89000 12~14 1750×1610×2000 1060
GDQF-S1600 115000 2150×1820×2300 1250
