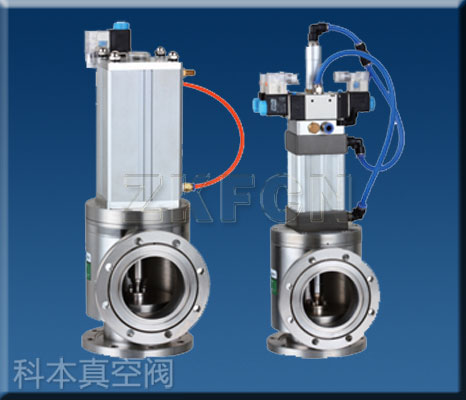

气动真空挡板阀

产品名称：GDQ型气动高真空挡板阀  产品型号：GDQ

气动真空挡板阀用途和使用范围：

GDQ-J系列气动真空挡板阀是10^-5～10⁶Pa的真空系统中用来开启或隔断气流的阀门。

GDQ-J10 碳钢 气动高真挡板阀 GB6070.4法兰标准

气动真空挡板阀性能：

● 漏率：1.3×10^-9Pa M3/S。
● 适用压力范围：1.3×10^-5～10⁵Pa；
● 工作介质：气体、非腐蚀性气体；
● 工作温度：氟橡胶-30℃～+150℃；
● 起闭阀板两侧压力差：≤1000Pa；
● 安装位置：DN＜300 任意；DN≥300 垂直
● 气源压力：4-6Kgf/cm²；
● 电磁换向阀：电压 220V，功率3W；
● 起闭信号：控制信号；电信号供用户选择。

气动真空挡板阀原理和特点：

● 气动真空挡板阀结构紧凑，密封可靠，寿命长；
● 通导大，提高泵的抽速。
● 安装使用维护方便，大修时也无须将阀拆下。
● 两种位置信号指示供用户选用： 电信号采用微动开关和磁性开关；

气动真空挡板阀主要零件材料：

阀体、杆、板：   不锈钢、碳钢

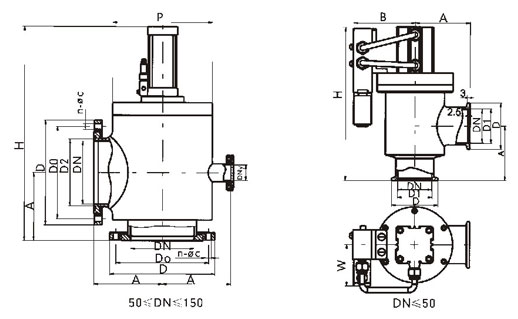

密封件：   氟胶、丁睛胶外形及连接尺寸
